當汽車碰撞時，汽車與障礙物和其他車輛之間的碰撞就是碰撞。這種碰撞會直接導致車輛的硬件損壞，在嚴重的情況下，車輛會著火或報廢，因此應盡可能避免碰撞。
碰撞后，由于車輛在碰撞突然停止時的加速度很大，作用在駕駛員和每個乘客身上的慣性力很大，這種慣性力使車內的人朝慣性力的方向劇烈移動，使人和車輛物體(如殼體、方向盤、儀表板等)發生碰撞，即所謂的二次碰撞。
由上可知，一次碰撞危害車輛，帶來重大財產損失，為二次碰撞留下禍根，導致二次碰撞造成人員的傷殘或死亡。
為了防護二次碰撞帶來的人員傷害，SRS需要在碰撞過程中做到快速響應，因此設計SRS時必須非常清楚二次碰撞的動態過程，這可以通過模擬試驗獲得，二次碰撞的動態過程與汽車行駛速度和碰撞的障礙物有關，德國BOSCH公司利用奧迪車進行了實驗研究，實驗車速為50km/h，與固定障礙物碰撞，獲得的結論是：1）一次碰撞開始到二次碰撞結束的時間約為120ms；2）二次碰撞開始的時間為一次碰撞后40ms。
碰撞發生后，SRS應立即起作用，其防護過程如下：
1）碰撞開始10ms后，SRS發出和處理碰撞信號；
2）碰撞20ms后，SRS系統組件中的電雷管引爆，氣囊點火；
3）碰撞55ms后，氣囊完全充滿，體積達到最大，駕駛員前沖，與氣囊相接觸；
4）碰撞60ms后，駕駛員身體和頭部壓向氣囊，氣囊上的排氣孔在人體前沖和氣壓升高的作用下排氣，排氣的節流孔作用吸收人體與氣囊彈性碰撞的能量，減輕人與氣囊的碰撞力；
5）碰撞110ms后，大部分氣體從排氣孔溢出，駕駛員身體基本回到原位；
6）碰撞120ms后，碰撞結束，危險接觸，車速為零。
1、SRS原理
安全氣囊可分為主動安全氣囊系統和被動安全氣囊系統。主動安全氣囊與安全帶聯合使用，作為安全帶保護功能的擴充，被動安全氣囊可在沒有安全帶條件下起保護作用。本書介紹的安全氣囊是指被動安全氣囊系統。
（1）SRS組成
SRS的組成及安裝位置，主要包括碰撞傳感器、SRS控制單元、SRS指示燈和SRS氣囊總成等。
1）傳感器：一般來說，SRS系統配置有左前碰撞傳感器（LFIS）、右前碰撞傳感器（RFIS）、中央碰撞傳感器（CIS）和防護碰撞傳感器（SIS）。左前和右前碰撞傳感器功能相同，防護碰撞傳感器，也稱為偵測傳感器、安全傳感器或保險傳感器，與中央碰撞傳感器，左前和右前碰撞傳感器功能有重大區別，其實質功能是防止SRS誤操作（即未發生真實碰撞時，左前、右前或中央碰撞傳感器接通，導致SRS動作）。因此該傳感器具有安全保險作用，防護碰撞傳感器也需要碰撞慣性力作用才能接通，但所需慣性力小于前碰撞傳感器接通所需的慣性力，也小于中央碰撞傳感器接通所需的慣性力，因此，一旦發生碰撞，防護碰撞傳感器優先接通。
安全氣囊電子控制系統中，碰撞傳感器是非常重要的環節，用來進行碰撞狀態的判斷，要求具有較高的可靠性。目前應用的碰撞傳感器主要有以下幾種：滾球式碰撞傳感器、滾軸式碰撞傳感器、偏心錘式碰撞傳感器、水銀開關式碰撞傳感器、電阻應變計式碰撞傳感器和壓電效應式碰撞傳感器。
除了碰撞傳感器外，有些系統還需要檢測汽車縱向和橫向加速度，因此，在車身裝有加速度傳感器（G傳感器）。該傳感器基于差動變壓器原理，正常時，差動變壓器鐵心置于變壓器的中位，變壓器無輸出；當發生碰撞時，鐵心發生移動，差動變壓器輸出信號。
2）SRS控制單元：由SRS微控制器ECU模塊、信號處理電路、備用電源電路、保護電路和穩壓與升壓電路等組成。
SRS微控制器ECU模塊是氣囊ECU的核心部件，內置A/D轉換器、串行通信接口、定時器和存儲器等功能電路，負責ECU的所有控制、監測工作，計算和確認碰撞強度，判斷是否需要立即展開氣囊，并保存碰撞時刻、碰撞方式、碰撞強度、以及氣囊展開時警告燈的狀態。
信號處理電路主要由濾波器和放大器組成，用來調理來自碰撞傳感器的信號，包括信號整形、濾波和放大，提供給SRS微控制器可接受的傳感器信號。
備用電源包括一個直流穩壓器和一個電容儲能器。直流穩壓器保證恒定，使系統能正常工作而不發生失控。電容儲能器利用電容器儲能原理儲存一定量電能，當由于碰撞使電源中斷時，電容儲能器可作為備用電源向ECU供電120毫秒以上，使氣囊系統在失去主電源后仍能正常工作，確保安全氣囊的有效保護作用。圖3中SRS控制單元中的備用電源模塊包括ECU備用電源和點火備用電源，可以在6秒之內使SRS系統正常運行，因?yàn)榕鲎策^(guò)程約120毫秒，所以備用電源的6秒供電時間足夠支持SRS完成使命。
保護電路和穩壓與升壓電路，汽車電路中，電感線圈和開關較多，負載變化也頻繁，因此過電壓的現象較嚴重，為了防止過電壓使SRS電子器件擊穿燒毀，配置保護電路，如采用二極管泄放電路。另外，為保證不受汽車電源電壓變化的影響，設置了電源穩壓電路。
3）SRS指示燈：帶有安全氣囊的汽車儀表盤上，一般帶有一個“SRS”字樣的指示燈。SRS指示燈的主要功能是指示SRS系統是否處于正常狀態，當點火開關接通或處于巡航控制狀態時，如SRS燈發亮或閃亮約6秒后自動熄滅，表示SRS工作正常。

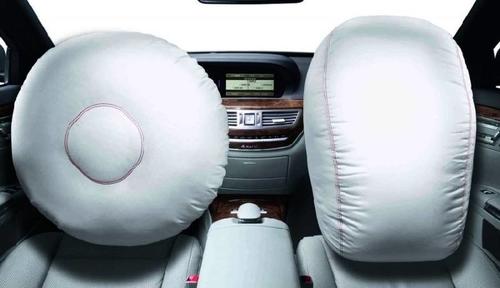

4）氣囊總成：有正面氣囊總成和側面氣囊總成兩類，即縱向SRS氣囊總成和側面SRS氣囊總成。按安裝位置可分為駕駛員席氣囊總成、乘客席氣囊總成、副駕駛員席氣囊總成和側面氣囊總成四大類。氣囊總成主要由氣囊、氣體發生器、點火器等構成，氣囊用聚酰胺織物制成，內層涂聚氯丁二烯，以密閉氣體。氣體發生器，也稱為充氣器，主要功能是在一定條件下產生氣體，使氣體膨脹，氣體發生器的充氣劑是疊氯化鈉藥片，點火器包括引爆炸藥、引藥、電熱絲等。
（2）SRS系統功能
SRS應該在第二次碰撞前啟動，否則很難保護乘客免受碰撞。根據SRS功能原理，汽車發生碰撞時會產生碰撞信號，即機械碰撞導致汽車來個急停，減速度大，產生的慣性力大。慣性力驅動前碰撞傳感器、中央碰撞傳感器和保護傳感器連接，使上述傳感器輸出相應的電壓信號，SRS控制單元執行相應的程序給點火器通電，點火底火受熱爆炸，使充氣器分解充氣。SRS電源和控制單元正常工作時，如果保護傳感器和中央傳感器同時打開，保護傳感器和左前碰撞傳感器同時打開，或者保護傳感器和右前碰撞傳感器同時打開，可以打開點火器，引爆安全氣囊。
當發生進行碰撞時，觸發傳感器可以接通，前碰撞檢測傳感器接通，乘客座碰撞傳感器接通，電路設計工作發展邏輯關系為：
當觸發傳感器因碰撞而連接時，輸出端 C 的輸出電壓信號通過限流電阻行進入 SRS 控制單元，并連接到安全氣囊輸入端 A。當乘客座椅碰撞傳感器與前方碰撞傳感器中的任何一個碰撞時，將乘客座椅碰撞傳感器的 F 端連接到前方碰撞傳感器的 B 端的系統地面，使安全氣囊輸入端 B 接地，電子控制單元啟動安全氣囊點火。
